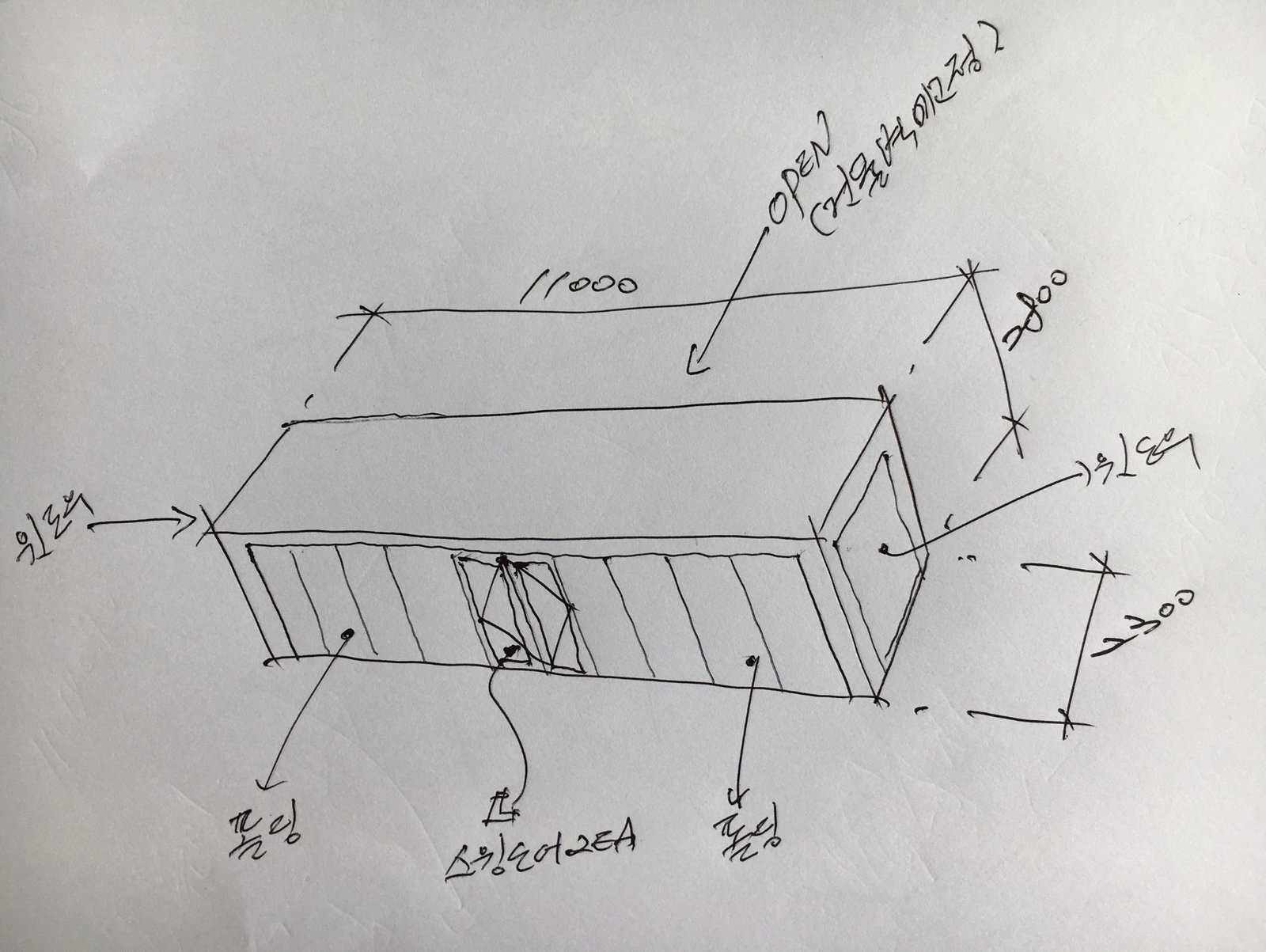

어느 날 엠박스로 손그림 한 장이 도착했어요. 종이에는 기존 건물 벽에 붙여 길게 이어지는 공간이 그려져 있었고, 앞면 양쪽에는 '폴딩', 가운데에는 '스윙도어 2개', 양 끝에는 '윈도우'라는 메모가 적혀 있었어요. 전문 도면은 아니었지만 어떤 공간을 원하시는지 충분히 알 수 있었어요.
이번 글은 기존 건물 벽에 판넬 구조물을 덧대어 공간을 넓히는 판넬 증축 설계·제안 사례예요. 아직 시공 전인 제안 단계라서, 손그림이 작업 도면과 렌더 이미지로 바뀌는 과정을 순서대로 정리해 드릴게요.
이렇게 길이와 문 위치만 대략 그려서 보내 주셔도 작업 도면과 실사 렌더로 만들어 드려요. 종이에 그린 그림을 사진으로 찍어 보내 주시면 충분해요.
문의전화 031-795-0786
손그림을 엠박스 작업 도면으로 옮겼어요

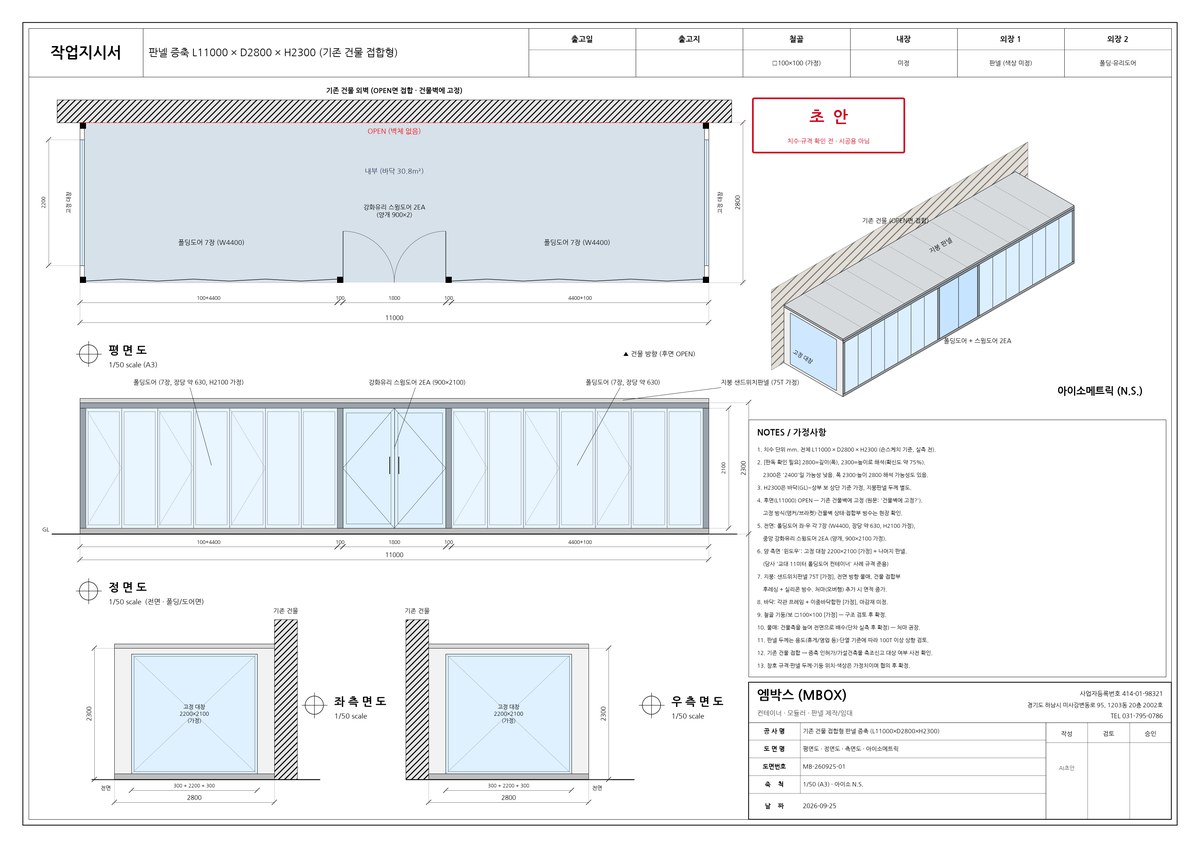

가장 먼저 스케치 내용을 엠박스 양식의 작업지시서 도면으로 옮겼어요. 평면도와 정면도, 좌측면도와 우측면도, 전체 모양을 한눈에 보는 아이소메트릭(입체 투상도)까지 한 장에 담았어요.
도면에 적힌 규격은 길이 11,000mm, 폭(깊이) 2,800mm, 높이 2,300mm예요. 스케치를 바탕으로 정한 값이라 도면에는 초안 표시를 해 두었고, 최종 치수는 현장 실측으로 확정해요.
한눈에 보는 공간 구성과 사양
이 공간의 가장 큰 특징은 긴 뒷면을 막지 않고 열어 둔다는 점이에요. 뒷면은 기존 건물 벽에 붙여 고정하는 방식이라, 건물과 증축 공간이 자연스럽게 하나로 이어져요.
앞면 양쪽에는 폴딩도어를 도면 기준 좌우 7짝씩 넣고, 가운데에는 양쪽으로 여는 강화유리 스윙도어 2짝을 배치했어요. 양 끝면에는 유리창을 넣고, 지붕은 샌드위치 판넬, 바닥은 철골 프레임 위에 합판을 까는 구성이에요.
| 항목 | 사양 |
|---|---|
| 길이 | 11,000mm (현장 실측으로 최종 확정) |
| 폭(깊이) | 2,800mm |
| 높이 | 2,300mm |
| 뒷면 | 막지 않고 열어 두어 기존 건물 벽에 붙여 고정 |
| 앞면 | 양쪽 폴딩도어(좌우 각 7짝) + 가운데 강화유리 스윙도어 2짝 |
| 양 끝 | 유리창 |
| 지붕 | 샌드위치 판넬 |
| 바닥 | 철골 프레임 + 합판 |
| 비용 | 현장 실측 후 견적 |
3D 치수 렌더로 비율과 배치를 확인했어요

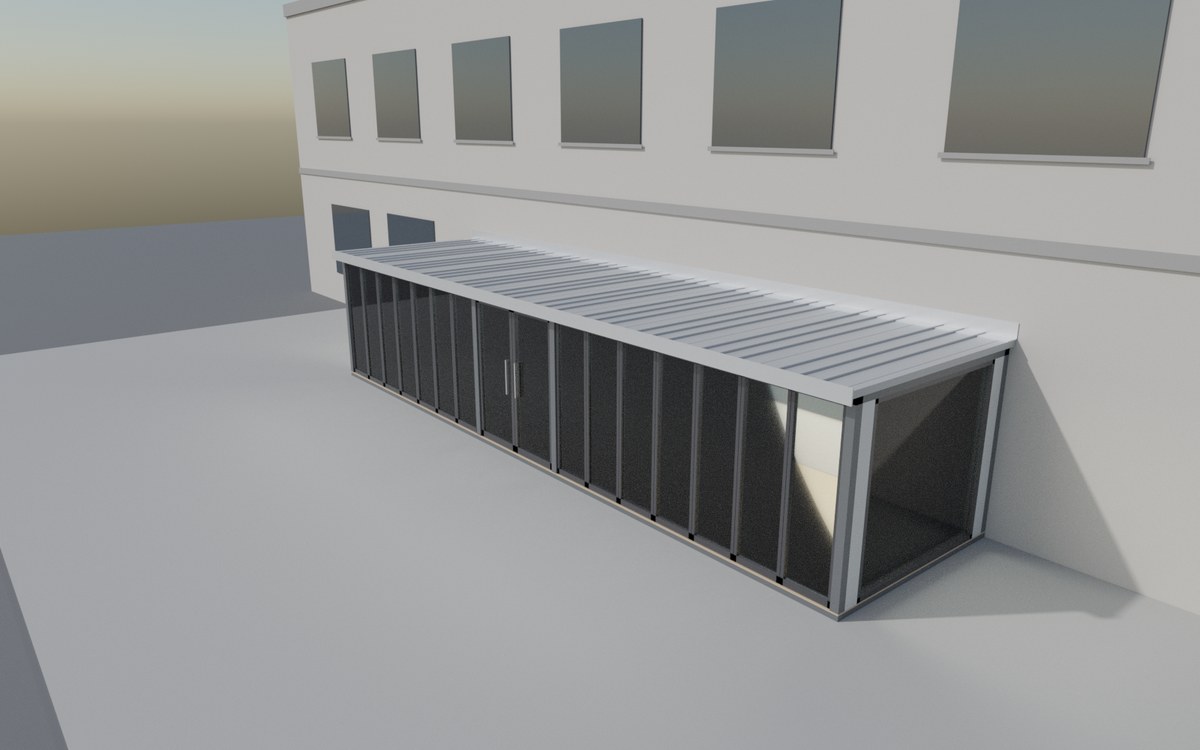

평면 도면만으로는 11미터 길이가 실제로 어떤 느낌인지 가늠하기 어려워요. 그래서 도면 치수를 그대로 넣은 3D 치수 렌더(컴퓨터로 만든 입체 이미지)를 만들어 확인했어요.
길이와 높이의 비율이 어색하지 않은지, 가운데 스윙도어와 양쪽 폴딩도어의 배치가 균형 있게 보이는지 살펴봤어요. 위에서 내려다본 각도로 지붕 판넬이 놓이는 방향과 양 끝 창의 위치도 함께 점검했어요.
실사 렌더로 완성 후 모습을 미리 보여 드렸어요
치수 확인을 마친 뒤에는 완성 후 느낌을 더 쉽게 떠올리실 수 있도록 실사풍 렌더를 준비했어요. 낮에 정면에서 본 모습과 실내 조명을 켠 저녁 모습, 두 가지예요.
낮 이미지에서는 유리 도어가 길게 이어지는 앞면의 인상을, 저녁 이미지에서는 불을 켰을 때 공간이 어떻게 보이는지를 확인할 수 있어요. 렌더는 완성 모습을 가늠하기 위한 참고용 이미지이고, 실제 자재 색상과 세부 마감은 상담하면서 정해요.
다음 단계는 현장 실측과 견적이에요
도면과 렌더로 방향을 잡았으니, 다음 순서는 현장 실측이에요. 기존 건물 벽의 상태와 바닥 수평, 자재 반입 여건을 직접 확인해야 최종 치수와 제작 사양을 확정할 수 있어요.
실측이 끝나면 확정된 사양을 기준으로 견적을 드려요. 비용은 현장 실측 후 견적으로 안내해 드려요.
마치며
손그림 한 장이라도 괜찮아요. 원하시는 공간을 대략 그려 보내 주시면, 엠박스가 작업 도면과 렌더로 정리해 함께 검토해 드려요. 판넬 증축이나 주문제작 공간을 고민하고 계신다면 편하게 연락 주세요.
